案例介绍

  伴随着时代的发展,很多传统行业为了更好的适应当今越来越激烈的市场竞争,都在服务种类和服务领域进行了变革,对于餐饮娱乐场所也是同样如此。现代的餐饮娱乐场所如果还像以前一样固步自封,只提供基本的演唱娱乐即可的话,就很难适应更多客户的需求。如何在同业竞争中永远领先一步,为客户提供更全面周到地服务,一定是餐饮娱乐场所经营者首先考虑的问题。近年来,随着移动互联网和无线网络的高速发展,手指移动终端几乎是人手一个甚至多个,传统网线上网早已经无法满足客人上网的需求,无线上网服务的需求越来越大。如果能在餐饮娱乐场所中添加WLAN无线上网服务的话,将会给经营者带来更多的客源,因此已经有不少餐饮娱乐场所实现了WLAN覆盖。WLAN覆盖不仅方便了客户,同时也是留住回头客保持入住率的有效手段之一,也为经营者创造了效益。


二、餐饮娱乐场所无线需求分析

2.1 无线网络需求分析

餐饮娱乐场所先需求对场所内多处包房和走廊区域进行无线覆盖,根据用户方提供的图纸,我方进行了点位的初步规划。

 网旗为餐饮娱乐场所提供的无线网络方案是具备集提升用户体检加宣传形象的双重效果。不仅如此本无线网络还可以为靓歌餐饮娱乐场所提供安全

的网络接入,以保护网络运营的安全。同时,作为一套先进的网络,该网络还可以提供友好的管理方式,可做到易部署、易维护、易扩展,最终实现

网络的可管理、可运营,以最大限度减少靓歌餐饮娱乐场所网络管理者对网络的总体拥有成本,并保护靓歌餐饮娱乐场所管理者的投资回报。

三、无线网络设计

3.1无线网络拓扑设计

 局域网采用星型网络拓朴结构,星型拓朴结构为现在主流的一种网络结构,它是以一台中心处理机(通信设备)为主而构成的网络,其它入网机

器仅与该中心处理机之间有直接的物理链路,中心处理机采用分时或轮询的方法为入网机器服务,所有的数据必须经过中心处理机。所有节点的往外

传输都由中央节点来处理。

3.2逻辑施工拓扑图


 如图所示AP根据部署位置选择网旗室内无线AP,同时启用AP的FIT模式,支持集中管控,可由硬件控制器统一下发所有配置。无线网控制、管理部

分采用网旗WQAC系列无线网络控制器,本产品支持集中管理局域网内所有网旗无线AP,统一下发配置,统一升级,统一设置认证,无线漫游等等多种

功能,网络管理员在控制器中就可以轻松管理内网所有无线AP,十分方便。通过网旗无线云平台,实现对多位置的集中认证、广告投放及数据管理。

当用户连入无线网络时强制推送无线营销页面,同时实现上网的认证以及用户访问行为的统计分析。供电部分采用网旗POE供电交换机,网旗所有AP

都支持标准的802.3AF协议,接入到POE交换机之后,同时提供电力及数据传输,方便用户进行网络部署,无需砸墙布线即可实现无线覆盖。

3.3室内无线网络覆盖

 针对靓歌餐饮娱乐场所室内建筑结构的特点,从不影响建筑环境美观的角度出发在室内覆盖产品选择上采用人群易观察处采用吸顶式无线AP进行覆盖。

网旗所有室内无线AP均为802.11AC无线接入点,接收灵敏度高,覆盖范围广,射频信号质量稳定,保证了用户无线网络信号的稳定性和可靠性.

网络设计采用“AC+FIT-AP解决方案”进行了整体覆盖,在核心交换机连接无线控制器,在接入层部署POE接入交换机。

产品参数

无线网络覆盖接入层(室内AP WQA2501)






网旗双频无线AP WQA2501产品特点:双频方式部署,外形美观,适合于空间开阔,访


问密集的场所,如会议室、集中办公区等;AP支持2.4GHz、5.8GHz同时工作,在其优异


的芯片性能所成倍提高了用户数的基础上,单个设备更能支持百人以上同时接入。

网旗双频无线AP在原有AP的功能基础上还支持双频智能负载均衡功能,按接入用户数量和流量的AP间复杂均衡方式,当无线控制器发现无线接入

设备的负载超过设定的门限值以后,对于新接入的用户无线控制器会自动计算此用户周围是否还有负载较轻的无线接入设备可供用户接入,如果

有,则会拒绝用户的关联请求,用户会转而接入其他负载较轻的无线接入设备。还支持单AP内部频段的负载均衡,客户端网卡2.4GHz频段和5.8GHz频

段都支持时候,会依据复杂均衡优先让客户端连接5.8GHz频段,达到均衡频段上用户数目的。网旗无线AP创新性的支持智能负载均衡技术,保证只对

处于覆盖重叠区的无线用户及单AP内频段选择优化才启动负载均衡功能,从而最大限度的提高了无线网络容量。

技术参数:



功能及技术指标

具体参数要求

★无线接入人数

单频段≥30,双频≥50

外形

为满足美观要求,要求AP外形为吸顶式设计

内存

≥64M

Flash

≥16M

网络接口

10/100自适应电口(输入)

天线

内置≥5dbi*4全向天线(2.4G*2,5G*2)

POE

支持标准的802.3af/at供电

供电

支持本地供电

功率

<24W

无线标准

IEEE802.11a/b/g/n

无线频段

802.11b/g/n : 2.4GHz-2.483GHz (中国),802.11a/n:5.150GHz-5.825GHz

功率可调

需支持功率调整

★多SSID

≥4个,并支持对每一个SSID分配加密和VLAN策略。有利于学校和企业等环境的复杂应用管理。

★中文SSID

需支持中文SSID设定,满足国内用户需求

无线频宽

需支持20MHZ模式和20MHZ/40MHZ/80MHZ切换





★云PORTAL

支持以手机号码、QQ号码、微信公众平台、新浪微博、倒计时、随机密码、固定账号、随机账号等多种方式认证到无线网络;用户可以自主选择多个Portal模板以及更改模板中的图片和文字;可实现广告推送和精准营销;不同的门店或地点具有不同的portal页面,可针对不同的地点推送不同的portal;不同的用户角色具有不同的portal,可针对不同的用户角色推送不同的portal;Portal绑定微信关注,提高公众号关联度。

无线漫游

需支持无线漫游,

接入速率

需支持750Mbps无线接入

★VLAN

需支持802.1QVLAN,管理VLAN,LAN口VLAN,多SSID VLAN

系统负载显示

需支持系统负载显示,超出设定数值时在日志中予以提示

WDS

需支持无线桥接

用户隔离

需支持用户隔离

广播SSID取消

需支持广播SSID取消

无线射频

支持手动关闭无线射频

★ARP代理

与列表中IP与MAC地址全部匹配的设备方能通过AP转发,可保护重要的服务器,如网关,DHCP SERVER等不被伪造

★MAC过滤

通过信任列表和黑名单等形式,禁止非法无线终端接入到无线网络

★智能流控

支持针对单个无线终端及无线AP整体流量的智能流量管控,支持多SSID设定不同的流量管控策略



★微信连WIFI认证

支持腾讯微信连WI-FI功能,顾客仅需通过微信“扫一扫”二维码等方式,即可快速连接商户提供的Wi-Fi免费上网。连接成功后,用户微信主界面顶部会出现“正在连接Wi-Fi”的状态提示,用户点击该提示,即可查看商户公众号、优惠活动以及使用商户提供的在线功能和服务。

管理

需支持FAT/FIT AP模式切换,支持AC统一升级,统一模板操作等

维护方式

WEB页面, ssh

统计信息

需支持AP状态统计,用户状态统计

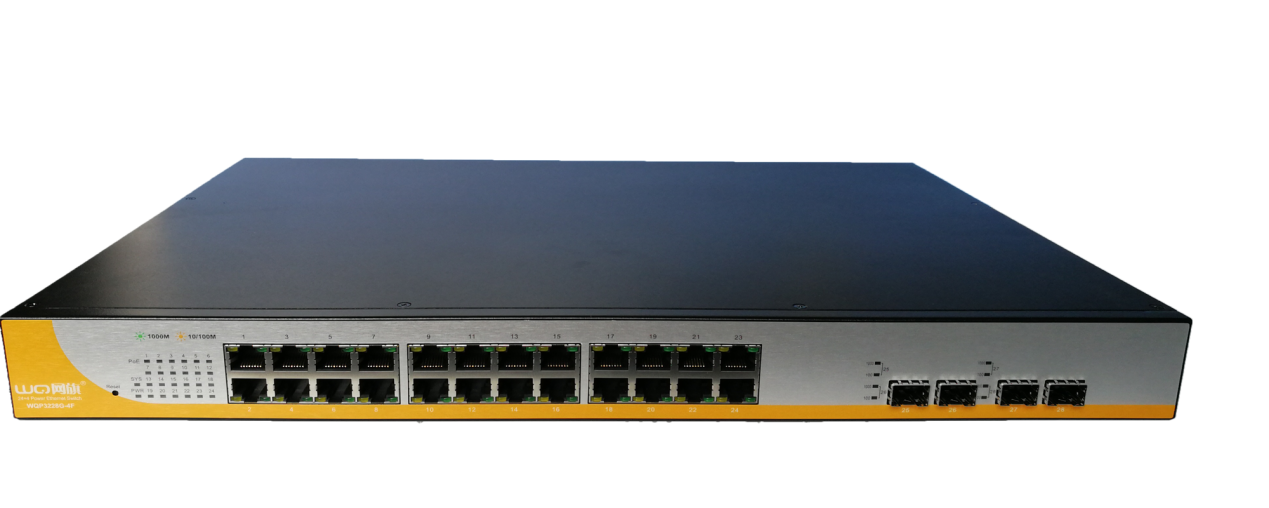

无线网络覆盖接入层(POE交换机 WQP3228G-4F



网旗POE交换机产品特点:POE交换机采用网旗千兆POE供电交换机,本产品支持802.3af/at双重供电标准,单口预制POE供电功率为10W,最大为

36W,整机最多可提供450W的供电功率。

同时,POE供电交换机配合无线AP还可实现“自愈”功能,当交换机检测到AP处于非正常运行状态,自动将此AP连接的端口断电,实现AP自动重启

的效果,让AP全年无休,一直稳定工作。

技术参数:




项目

规格

背板带宽

≥56Gbps

包转发率

≥48Mpps



★POE供电

支持标准 的IEEE 802.3af /at POE供电协议;

供电端口≥24个;

单口最大供电功率:36W;

整机最大供电功率≥450W

★网络接口

24个10/100/1000M自适应POE供电口,4个SFP千兆独立光口

MAC表

支持≥8K的MAC地址表



★VLAN

基于端口的VLAN

802.1Q标记VLAN

最大支持4096个VLAN



★环路保护



可防止复杂的网络环境中,由于人员操作不当而引起的网络环路,数据回流造成的网络堵塞

端口汇聚

需支持端口汇聚

端口镜像

需支持端口镜像

★广播风暴抑制

支持广播风暴抑制功能,可设定每个端口可允许通过的单播、组播及广播包的大小,杜绝网络风暴的产生



★安全性能

支持IP/MAC/PORT三元绑定,实现IP/MAC/Port(IP地址/MAC地址/端口)三位一体绑定;解决内网ARP病毒欺骗、DDOS洪水攻击等威胁。绑定之后,指定的端口只允许指定的IP、MAC通过,指定的IP、MAC只能在绑定的端口通过。

★带宽管理

支持基于端口的带宽管理,可对交换机的每个端口进行限速,可分别设定限制上行和下行带宽

★端口流量图

可实时查看交换机每个端口的实时in/out流量,便于管理员实时监控整个网络的健康状态和安全性

★端口状态图

采用不同颜色和图例区别端口的适配状态,分10M、100M、1000M、10000M模式,让网络维护人员随时掌握是否有PC存在适配异常

★转发表

用于查看每个端口的转发条目,可设定MAC地址转发表静态绑定功能及动态老化时间







★Poe配置

需支持以下POE管理:

Poe全局参数配置

Poe端口供电优先级

Poe端口供电开关

Poe端口功率限制

Poe状态查询

管理

支持WEB页面管理

支持SSH管理界面

软件升级

支持WEB页面固件升级,双系统更稳定

系统日志

支持操作日志、告警日志、安全日志等


3.4无线认证解决方案

3.4.1强制推送

 顾客连接到无线网络后,浏览任何互联网网站(部分终端如iOS系统设备可自动弹出网页),均强制重定向至认证页面。认证页面可由靓歌餐饮娱

乐场所网络管理员灵活自定义,可自主上传图片、文字、链接等信息,发布图片数量和图片更改次数不受限制,商家只需登陆网旗云平台,即可对推

送内容进行编辑,其中编辑功能不受时间和地点的限制,能上网的地方就能自主管理后台。

3.4.2认证登陆

 弹出认证页面之后,用户可以使用手机号码、微信账号、QQ号码、新浪微博、随即账号、等多种方式连接到靓歌餐饮娱乐场所店内的无线网络,

同时云平台可以获取到通过网旗无线设备访问网络的所有用户的访问轨迹并保留访问信息,强大的文字及图形化统计系统帮助商家更好的实现二次营

销。

3.5无线认证方式

网旗无线解决方案当中目前共支持十二种PORTAL认证方式,适合餐饮娱乐场所行业的有如下几种:

3.5.4网旗无线解决方案支持的认证方式:

手机认证:收集客户手机号码,用于商家短信营销。

新浪微博认证:认证完成自动搜集用户微博账号。

QQ 号码认证:掌握用户QQ聊天工具账号,方便加商家群等促销活动

微信账号认证:通过使用微信公众账号等平台,用户关注商家公众微信账号,输入无线账号等关键词,可获取到无线密码。

身份证认证:前台可以通过读卡器直接读取客户身份信息,可系统定义也可自定义无线用户名和密码及上网时间。

会员卡认证:集团性商家,可使用会员卡的形式给用户发放无线账号,方便留住老客户及增加新的会员用户,这些客户可以成为商家的忠实伙伴。

二维码认证:通过将无线账号打印成二维码的形式,让用户通过扫描二维码认证到无线网络,并会陆续推出定时二维码等功能。

包月卡、小时卡认证:商家发放一定的包月卡、小时卡无线账号给用户,可作为活动的奖励或推广之用,在卡片上可打印上商家的优惠活动等信息。

 商家可通过以上多种以及后续陆续添加的认证方式,根据自身需求,选择不同的推广途径,达到更好的宣传自身的作用。



3.6无线网络施工注意事项

3.6.1无线信号的选择要点

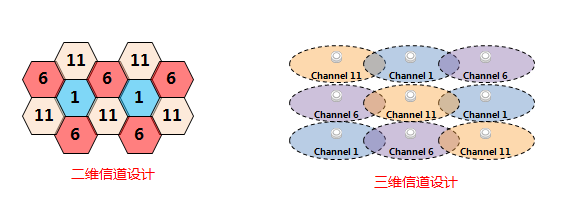

同一区域内所选的的频率应该至少间隔25MHz,可以使用不重叠信道(如1,6,11),相邻AP选择不同的信道,考虑AP之间彼此信号覆盖范围时,不仅要考虑水平层面上的信道区别设置,还要考虑垂直层面上的信道区别设置。如果在某些特殊环境下,需要使用较多AP时,信道无法隔开,可考虑降低AP发射功率,减小干扰。





3.6.2无线漫游设置

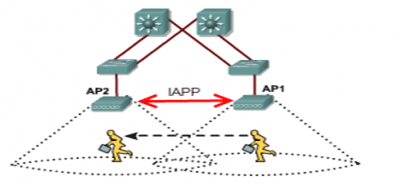

在控制器当中将所有AP的SSID设置为相同,如使用了加密,密码也


需设置相同,这样当我们的电脑超出某个AP的覆盖范围时,电脑会


自动连接到最近的AP终端。

3.6.3 AP点位图


3.6.4 设备使用清单

无线覆盖预算表

设备类别

设备型号

单位

数量

备注

路由器

WQR7300G

 台

1

最大带机量可支持400台,它采用64位高性能专用网络处理器,软件默认为3个千兆WAN口和2个千兆LAN口,,自带防火墙功能和行为审计,保证用户上网安全和抵御病毒攻击

无线控制器

WQAC-32

1

默认管理32个AP,通过授权可增加,本地全功能AC,做为一种新型的网络接入设备,集网关、本地AC、分布式计费节点、本地PORTAL缓存节点、物联网协议转换器等多项功能为一体,适用于多种网络组网场合。

双频无线AP

WQP2501

25

主芯片:高通9531+9887 内置5dBi全向高增益天线

2.4G最大功率28dBi  最多支持60+用户并发   12V电源 、48V标准POE供电支持云AC和本地AC管理 防护等级:IP411AP、网关、中继网桥3种工作模式; 多SSID设计,满足多种应用

无线接入交换机

WQP3228G-4F

1

网管POE交换机-24个10/100M/1000M电口;(24个POE口)4个千兆SFP光口;每端口标准输出功率15.4w:单供电功率最大30w;IEEE 802.3af/at标准-总功率450W,内置6KV防雷,支持端口隔离、环路检测、双系统、病毒防御,风暴控制、端口限速等
